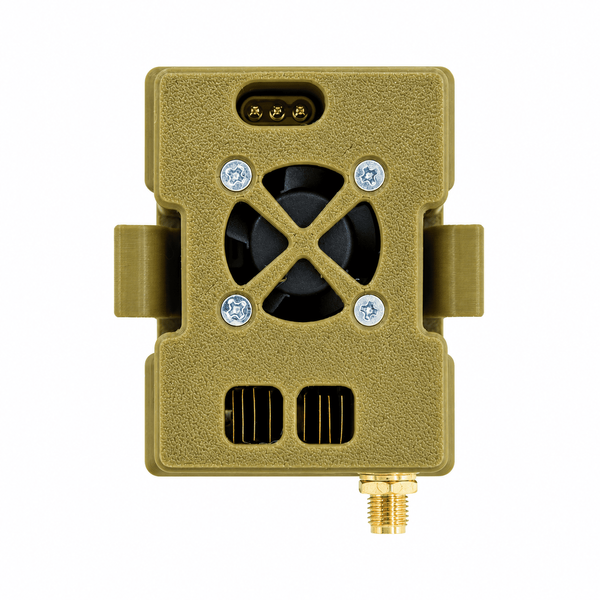

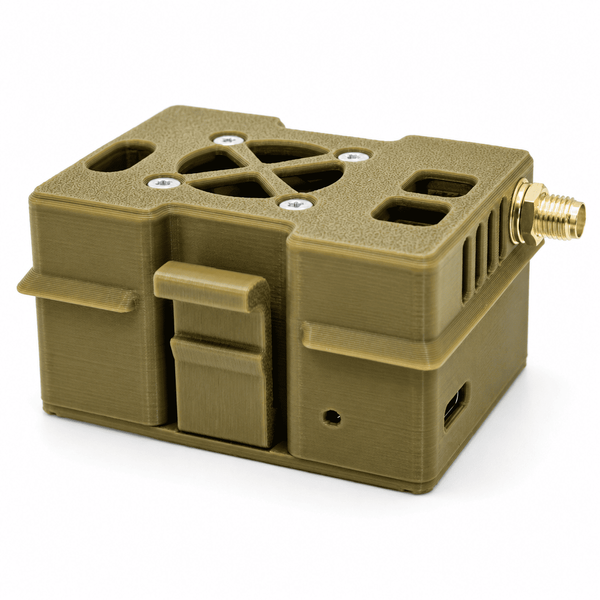

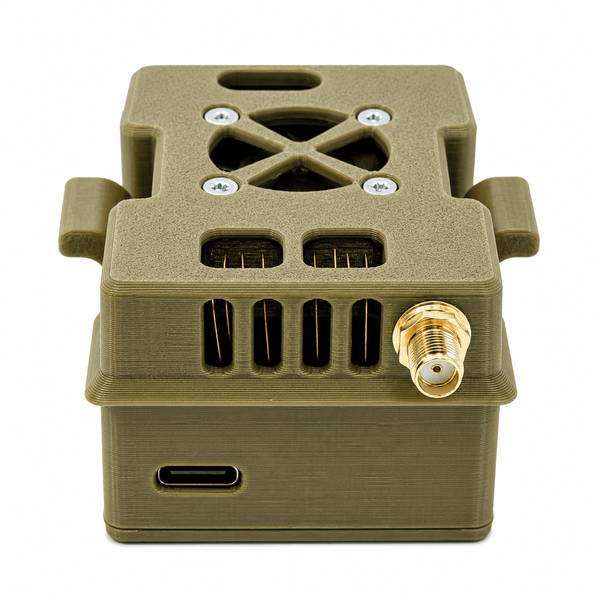

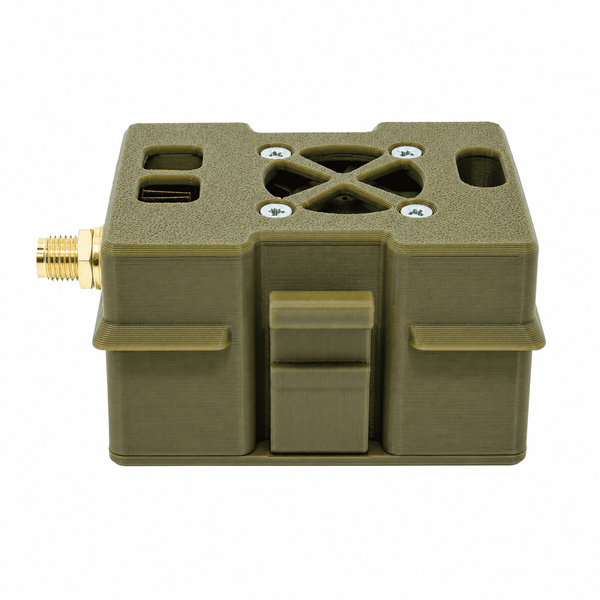

Призначення: модуль передавача для керування БПЛА/НРК в умовах наявності електромагнітних завад. Розроблений для використання з ретрансляторами повітряного базування та наземними станціями, що підтримують підключення модулів формату JR.
Визначна особливість модуля - широкий діапазон частот та низький рівень гармонік.
| Діапазон робочих частот у смузі -3дБ, МГц: | 1700–2200* |
| Макс. гарантована вихідна потужність сигналу керування на частоті 1950 МГц, дБм: | 33** |
| Чутливість приймача телеметрії на частоті 1950 МГц, на швидкості 50 пакетів/секунду, дБм: | -137 |
* Конкретна робоча частота та смуга ППРЧ встановлюються з меню пульта.
**В залежності від партії підсилювачів, може доходити до 35.5, але це не гарантується.

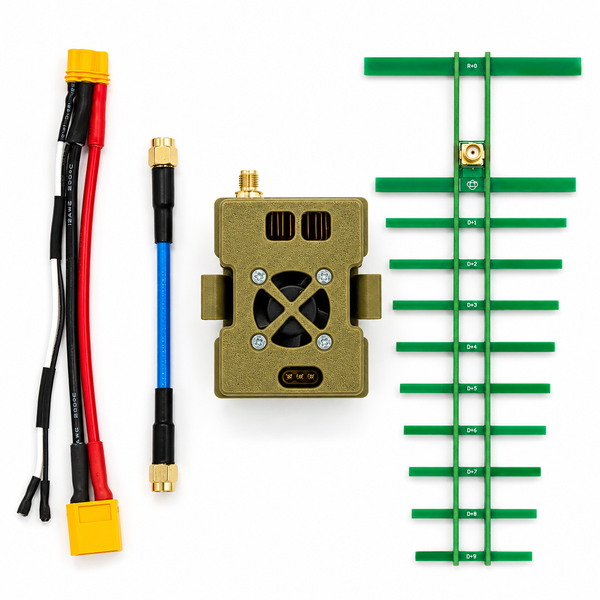

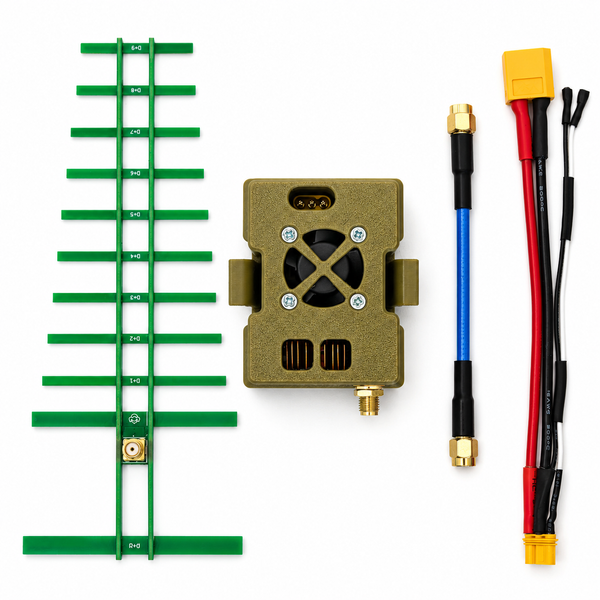

Комплектація JR Ariadna T1A0:
- передавач -1 шт.
- кабель антени RG402 SMA-male - SMA-male - 1 шт.

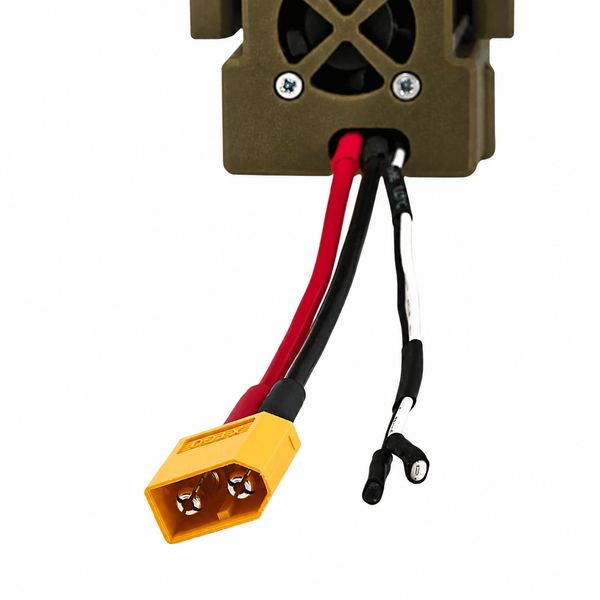

- кабель живлення (XT30-F; XT30-М; XT60-M;) - 1 шт
- антенна типу Yagi - 1 шт.
- інструкція з експлуатації - 1шт.

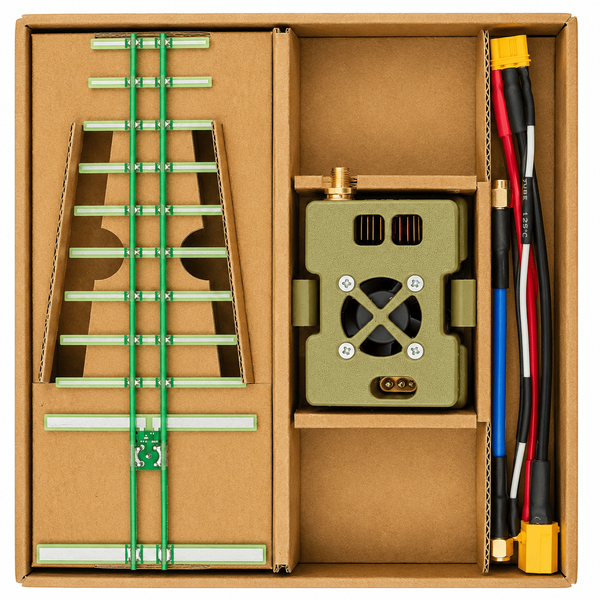

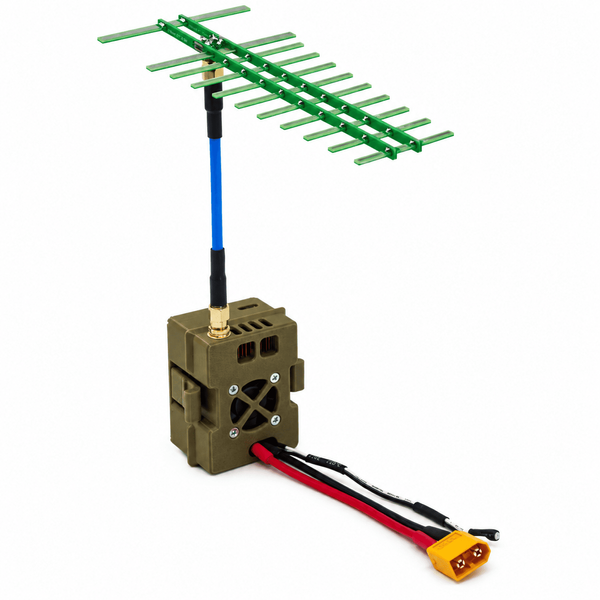

Постачається в розібраному вигляді: необхідно підключити антену та кабель додаткового живлення до модуля, після чого вставити модуль у гніздо JR наземної станції чи ретранслятора та підключити кабель додаткового живлення до джерела живлення.
Після цих операцій пристрій готовий до використання.
| Тип антени з комплекту поставки: | Yagi |
| Діапазон частот у смузі КСХ 1.5, МГц: | 1875-1960 |
| Тип роз’єму антенного кабеля: | SMA-Male |
| Тип антенного кабеля: | RG402 |
| Довжина кабеля антени з комплекту поставки, мм: | 100 |
| КСХ антени з комплекту поставки на центральній частоті 1950 МГц, не гірше ніж: | 1.5 |
| Кут діаграми спрямованості: H- | 60° |
| Кут діаграми спрямованості: V- | 60° |
| Імпеданс, Ом: | 50 |
| Габаритні розміри (ШхВхД): | 80х15х166 |
| Вага, г: | 10 |
| Потужність, W: | 40 |
| Поляризація: | лінійна |
| Тип з'єднання: | SMA-Female |
| Фокусуюча спроможність, dBi: | 10,5 |
