Система управління для БПЛА

Системи управління для БПЛА: Радіозв'язок – Ключ до Перемоги

Передавачі для FPV Дронів-Камікадзе: Серце Управління

Передавач (TX, Transmitter) ‒ пристрій, що перетворює команди оператора на радіосигнали. Для FPV дронів-камікадзе вимоги до передавачів особливо високі.

Ключові характеристики:

• Потужність випромінювання: Впливає на дальність та стійкість сигналу. Оптимальний вибір ‒ баланс між дальністю та ефективністю.
• Підтримувані протоколи зв'язку: Сучасні передавачі підтримують різні протоколи (Crossfire, ELRS, FrSky, TBS Tracer), кожен з яких має особливості щодо дальності, затримки, стійкості до перешкод. ELRS популярний завдяки надзвичайній дальності та низькій затримці.
• Наявність телеметрії: Дозволяє отримувати зворотну інформацію від дрона (батарея, рівень сигналу, GPS), що критично для моніторингу.
• Компактність та вага: Важливі для дронів-камікадзе, де кожен грам має значення.

Приймачі для FPV Дронів-Камікадзе: Вуха Дрона

Приймач (RX, Receiver) ‒ пристрій на борту дрона, що приймає радіосигнали від передавача та перетворює їх на команди. Надійність приймача не менш вжлива.

Основні аспекти:

• Чутливість приймача: Показує, наскільки слабкий сигнал приймач здатен розпізнати. Чим вища чутливість, тим більша дальність зв'язку.
• Підтримка протоколів: Приймач повинен бути сумісним з протоколом передавача.
• Розмір та вага: Компактність та легкість є пріоритетом.
• Кількість каналів: Визначає, скільки різних команд може передавати система управління.

Антени: Очі та Вуха Радіозв'язку

Антени ‒ пасивні, але надзвичайно важливі компоненти системи радіозв'язку. Вони відповідають за перетворення електричних сигналів на радіохвилі та навпаки. Якість та тип антени безпосередньо впливають на дальність, стабільність та якість зв'язку.

Для FPV дронів-камікадзе використовуються різні типи антен:

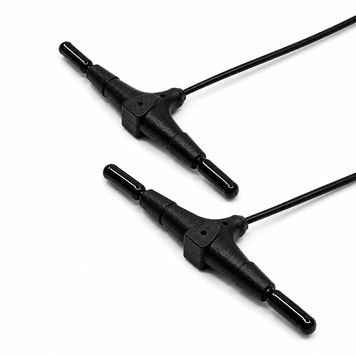

• Всеспрямовані (Omnidirectional) антени: Випромінюють та приймають сигнал у всіх напрямках. Прості у використанні, але мають нижчий коефіцієнт підсилення. Приклади: дипольні, клеверний лист.

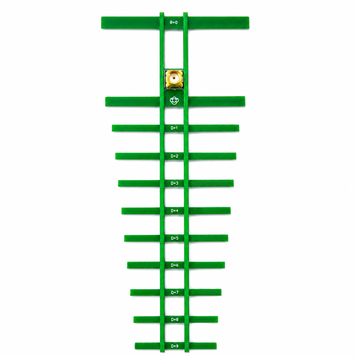

• Спрямовані (Directional) антени: Випромінюють та приймають сигнал у певному напрямку, значно збільшуючи дальність та стійкість до перешкод. Вимагають точного наведення. Приклади: патч-антени, Yagi. Для FPV дронів-камікадзе оптимальна комбінація всеспрямованих антен на дроні та спрямованих на наземній станції.

Важливі характеристики антен:

• Коефіцієнт підсилення (Gain): Показує, наскільки ефективно антена концентрує енергію сигналу. Чим вищий коефіцієнт підсилення, тим більша дальність.
• Поляризація: Визначає орієнтацію електричного поля. Кругова поляризація (CP) забезпечує кращу стійкість до багатопроменевого поширення та зменшує втрати сигналу.
• КСВ (Коефіцієнт Стоячої Хвилі, VSWR): Показує узгодженість антени з передавачем/приймачем. Чим ближче до 1, тим ефективніше випромінювання.

Оптимізація Радіозв'язку для FPV Дронів-Камікадзе

Для досягнення максимальної ефективності та надійності радіозв'язку FPV дронів-камікадзе необхідно враховувати низку факторів:

1. Вибір Частотного Діапазону та Протоколу

Для FPV дронів-камікадзе, де пріоритетом є дальність та проникнення, часто використовуються системи на 900 МГц для управління та 5.8 ГГц для відео.

2. Розташування та Тип Антен

Правильне розташування антен на дроні (мінімізація екранування, використання подовжувачів) та наземній станції (пряма видимість, уникнення перешкод) є запорукою стабільного зв'язку.

3. Потужність Передавача

Оптимальним є використання достатньої потужності для завдання, без надмірного запасу. Деякі системи дозволяють динамічно регулювати потужність.

4. Захист від Перешкод та РЕБ

Сучасні протоколи (ELRS, Crossfire) використовують технології розширення спектру та частотного стрибкоподібного переналаштування для стійкості до глушіння. Використання фільтрів та екранування також допомагає.

5. Оновлення Прошивки та Налаштування

Регулярне оновлення прошивки та правильне налаштування параметрів зв'язку в програмному забезпеченні польотного контролера є важливим для стабільності

Висновок

Радіозв'язок є життєво важливим компонентом системи управління FPV дронів-камікадзе. Від його надійності, дальності та стійкості до перешкод залежить успіх місії.

Розуміння принципів роботи передавачів, приймачів та антен, їхня правильна інтеграція та налаштування, дозволяють створити ефективну та стійку систему управління.

Основи Радіозв'язку в Управлінні БПЛА

Радіозв'язок для БПЛА ‒ це складна система, що вимагає глибокого розуміння принципів та інженерних рішень. Основна мета ‒ забезпечити стабільний, захищений від перешкод канал зв'язку на значних відстанях. Використовуються різні частотні діапазони, кожен з яких має свої переваги та недоліки:

• 2.4 ГГц: Поширений діапазон для управління БПЛА, що забезпечує баланс між дальністю та пропускною здатністю. Схильний до перешкод від Wi-Fi.

• 5.8 ГГц: Часто використовується для передачі відеосигналу FPV завдяки високій пропускній здатності. Дальність дії менша, сигнал чутливий до фізичних перешкод.

• 900 МГц (868 МГц та 915 МГц): Ідеально підходить для систем управління з великою дальністю дії, краще проникає крізь перешкоди. Менша пропускна здатність обмежує для відеопередачі.

Вибір частотного діапазону залежить від завдань та умов. Для FPV дронів-камікадзе часто застосовується комбінація діапазонів: один для управління (наприклад, 900 МГц) та інший для відео (5.8 ГГц).
